Kontaktmatten & Schaltmatten HSM®: Gefahrenzonen flächendeckend absichern
Die Nutzung von Maschinen und Anlagen bringen häufig Gefahrenzonen für die Mitarbeiter und das Personal mit sich. Bestimmte Bewegungen einer Maschine oder Teile davon können zu erheblichen Verletzungen führen. Organisatorische Maßnahmen wie Beschilderungen oder Markierungen sind nicht ausreichend für die Sicherheit. Es gilt: Die unmittelbaren Gefahrenbereiche von Maschinen und Anlagen dürfen nur dann betreten werden, wenn die Maschine oder Anlage abgeschaltet ist. Für diese Art der Bereichsabsicherung in der gesamten Industrie und Produktionsautomatisierung bieten sich unsere Kontaktmatten an. Taktile Flächensensoren bieten optimalen Schutz zur Arealabsicherung, da die Maschine beim Betreten der Schaltmatte sofort abgeschaltet wird und so in einen sicheren Zustand versetzt wird.
Taktile Flächenabsicherung: Was sind Kontaktmatten?
Kontaktmatten sind sensitive Schutzeinrichtungen, die für eine sofortige Abschaltung des Maschinenantriebs sorgen und folglich zum unmittelbaren Stopp der Gefahr führt. Betritt ein Mitarbeiter unsere Schaltmatte, sorgt der verbaute taktile Sensor dafür, dass die Maschine sofort stoppt. Darüber hinaus kann die Maschine nicht wieder eingeschaltet werden, solange sich die Person auf der Schaltmatte befindet.
Wie wir mit unseren Haake Schaltmatten HSM® zum Beispiel einen Gefahrenbereich im BMW Werk Leipzig abgesichert haben finden Sie hier:
>> Absicherung von automatisierten Produktionslinien
Sicherheitsschaltmatten und Ihr Nutzen auf einem Blick
- Hohes Sicherheitsniveau: Unsere Schaltmatte erfüllt die Kategorie 3 und Performance Level d nach DIN ISO EN 13849-1.
- Hohe Robustheit: Durch Einsatz ausgewählter Materialien auch für raue Umgebungsbedingungen geeignet.
- Individualisierung: Abmessungen nach Kundenwunsch, unterschiedliche Oberflächenbeläge je nach Anwendung.
- Kostenersparnis: Ein spezielles Auswertgerät ist überflüssig, weil die Haake-Kontaktmatte aus Öffnerkontakten besteht, deren Signal direkt weiterverarbeitet werden kann. Neben der reinen Kostenersparnis entfallen auch aufwendige Anschluss- und Verdrahtungsarbeiten.
- Konformität: Unsere Schaltmatten sind nach harmonisierter Norm gefertigt und erfüllen damit allen Anforderungen der Maschinenrichtlinie 2006/42/EG.
- Plug and Play nach Kundenvorgabe: Montagefertige Schaltmatten inkl. bearbeitetem Rahmenprofil. Der Anschluss der Schaltmatte erfolgt direkt an dem vorhandenen Not-Halt-Baustein der Maschine oder Anlage.
Zum Aktivieren des Youtube Videos müssen Sie den Marketing-Cookies zustimmen.
Zustimmung anpassenWofür werden Kontaktmatten eingesetzt?
An Einrichtungen wie Bearbeitungszentren, Portalfräsen, Pressen, Robotern und vielen weiteren Anwendungsfeldern in Unternehmen sorgen unserer Schaltmatten HSM® so für notwendige Sicherheit:
- Für Maschinen, Anlagen und Robotern, bei denen der gefährliche Bereich frei zugänglich ist
- Für automatische Fertigungsanlagen und Regalgassen
- Für Anlagen und Maschinen, wo die Anwesenheit einer Person an einer bestimmten Position notwendig
- Für automatische Tür- und Toranlagen
Wie wir mit unseren Haake Schaltmatten HSM® zum Beispiel einen Gefahrenbereich im BMW Werk Leipzig abgesichert haben finden Sie hier:
Funktionsweise und Aufbau
Unsere Schaltmatten HSM® bestehen aus in Reihe geschalteten, mechanischen zwangsöffnenden Kontakten in Form einer Kontaktmatte – ähnlich der einzigartigen Haake Kontaktkette bei unseren Schaltleisten und Bumpern.
Stromleitende Kontaktplatten und isolierende Keilelemente sind abwechselnd auf einer Expanderschnur aufgereiht. Durch Vorspannung werden die Kontaktelemente zusammengedrückt, der Ruhestromkreis ist geschlossen.
Bei Betreten der Kontaktmatte wird über die Keilelemente mindestes eines der Kontaktelemente getrennt. Dadurch wird der Ruhestromkreis unterbrochen – die Maschine oder Anlage stoppt. Eine Umformung des Ausgangssignals ist damit unnötig, da direkt ein Öffnersignal erzeugt wird, welches direkt an den vorhanden Not-Halt Baustein der abzusichernden Maschine geleitet wird.

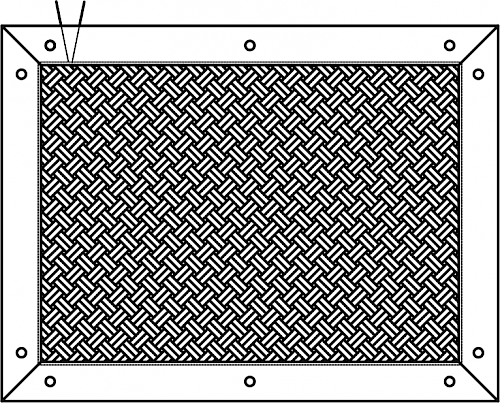

Eingearbeitet wird dieser taktile Sensor in einem Material aus Polyurethan. Der Oberflächenbelag ist rutschhemmend ausgebildet. Fixiert werden unsere Schaltmatten mithilfe von Aluminiumbefestigungsprofilen, die je nach Anwendungsfall individuell bestimmt werden
Kontaktmatten: individuelle und maßgeschneiderte Konfiguration
Haake Technik bietet Ihnen eine Vielzahl unterschiedlicher Kontaktmatten: Ob Formgebung, Dimensionen, unterschiedliche Materialien oder Oberflächenstrukturen - die Konfiguration einer Schaltmatte richtet sich ganz nach den individuellen Anforderungen Ihrer Anwendung. Neben standardisierten rechteckigen Formen sind auch Sonderformen möglich. Je nach Anwendungsfall sind unterschiedliche Materialien und Oberflächenstrukturen möglich. Größere Absicherungsflächen werden durch Nebeneinanderlegen mehrerer Sicherheitstrittmatten erreicht.
Jede Maschine hat ihre eigenen Sicherheitsanforderungen - Sprechen Sie uns einfach an, wir erarbeiten gemeinsam mit Ihnen ein passendes Konzept für Ihr Unternehmen.
Jetzt von Ihrem regionalen Ansprechpartner zu Schaltmatten HSM® beraten lassen!
FAQ: Häufige Fragen zu Schaltmatten
Schaltmatten sind sensitive Schutzeinrichtungen, die beim Betreten sofort den Maschinenantrieb abschalten. Dadurch wird die Maschine in einen sicheren Zustand versetzt und Gefahren für Mitarbeiter werden zuverlässig verhindert.
Sie kommen in vielen Bereichen der Industrie und Automatisierung zum Einsatz, u. a. bei:
Bearbeitungszentren, Portalfräsen und Pressen
Robotern und automatischen Fertigungsanlagen
Regalgassen und Montageanlagen
Tür- und Toranlagen
Im Inneren sind mechanische, zwangsöffnende Kontakte verbaut.
Betritt eine Person die Matte, wird mindestens ein Kontakt getrennt.
Dadurch wird der Ruhestromkreis unterbrochen – die Maschine stoppt sofort.
Die Maschine bleibt ausgeschaltet, solange sich jemand auf der Matte befindet.
Die Haake Schaltmatten HSM® bieten ein hohes Sicherheitsniveau nach DIN ISO EN 13849-1, sind robust und individuell anpassbar. Sie sind kosteneffizient, da kein spezielles Auswertgerät benötigt wird, erfüllen die Maschinenrichtlinie 2006/42/EG und lassen sich dank Plug-&-Play einfach installieren.
Ja, Haake Technik bietet maßgeschneiderte Lösungen:
Unterschiedliche Formen (rechteckig, Sonderformen)
Verschiedene Materialien und Oberflächenstrukturen
Kombination mehrerer Matten für größere Absicherungsflächen
Die Schaltmatten entsprechen den Anforderungen der Maschinenrichtlinie 2006/42/EG und sind nach harmonisierten Normen gefertigt.
